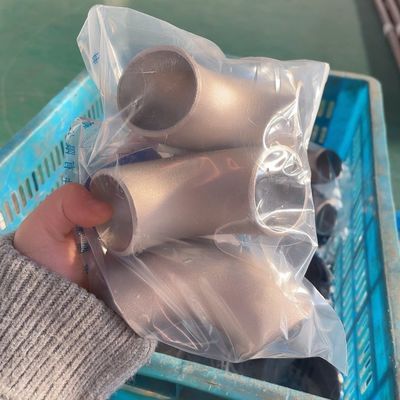

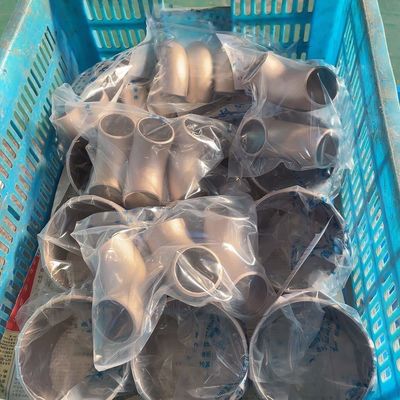

CuNi 70/30 Tembaga Nikel siku 90° LR ASME B16.9 Fitting pipa laut bertekanan tinggi

Knee Mangan-Tembaga 70/30 90° LR ASME B16.9 Fitting Pipa Tekanan Tinggi Kelautan

Knee Mangan-Tembaga adalah fitting pengarah pipa yang dirancang dan diproduksi sesuai dengan standar internasional termasuk ASME B16.9, DIN 86090, GB/T 12459, dan EEMUA 146. Bahan umum adalah CuNi90/10 (C70600) dan CuNi70/30 (C71500), dipasok dalam kondisi anil (O) atau pereda tegangan. Knee dibentuk dengan dorongan panas tabung mulus atau penempaan integral, memastikan aliran butir logam yang kontinu tanpa kerutan atau retakan. Sebelum pengiriman, setiap bagian menjalani inspeksi dimensi, pemeriksaan visual, dan pengujian non-destruktif yang ditentukan, disertai dengan nomor panas yang dapat dilacak dan laporan uji sifat mekanik. Akhiran ujung meliputi bevel las pantat (BW), ujung las soket (SW), dan ujung berulir (NPT/BSP) untuk memenuhi berbagai persyaratan antarmuka perpipaan.

2. Aplikasi Produk

Produk ini cocok untuk sistem perpipaan cair atau gas yang tekanan desainnya tidak melebihi nilai yang diizinkan untuk kelas suhu yang sesuai. Produk ini digunakan sebagai komponen pengarah standar di sektor teknik berikut:

Teknik Lepas Pantai: Pengangkatan air laut, pemadam kebakaran, dan loop air pendingin pada rig jack-up, semi-submersible, FPSO, dan sistem manifold bawah laut.

Pembuatan Kapal: Sistem air laut ruang mesin, jalur tangki pemberat, bilga dan saluran utama kebakaran pada kapal angkatan laut dan komersial.

Pembangkit Listrik Pesisir & Stasiun Nuklir: Sirkulasi air pendingin siklus terbuka, air pendingin bantu, dan belokan pipa ekstraksi kondensat.

Pabrik Desalinasi: Jalur transmisi air umpan, konsentrat air garam, dan air produk dalam proses RO dan MSF.

Industri Kimia: Pipa tekanan sedang dan rendah yang menangani klorida, asam organik, atau larutan garam netral, dengan suhu layanan biasanya berkisar dari –29°C hingga 200°C.

3.Keunggulan Produk

1. Kompatibilitas Standar yang Kuat: Parameter dimensi utama (OD, ketebalan dinding, pusat ke ujung, sudut bevel) sepenuhnya mematuhi sistem ASME, EN, dan GB, memungkinkan penggantian atau koneksi langsung ke perpipaan dengan kode desain yang berbeda tanpa bagian transisi khusus.

2. Tunjangan Desain yang Jelas: Tegangan yang diizinkan berasal dari ASME Boiler & Pressure Vessel Code Section II Part D. Tunjangan korosi seragam 0,5–1,0 mm untuk masa pakai 25 tahun dapat dihitung secara eksplisit, memberikan dasar desain yang andal.

3. Kemampuan Las yang Sangat Baik: Paduan CuNi menawarkan jendela input panas pengelasan yang luas (0,5–2,5 kJ/mm) tanpa memerlukan pra-panas atau perlakuan panas pasca-pengelasan. Manik-manik las terbentuk dengan baik, dan ketahanan korosi zona las tidak kalah dengan logam dasar.

4. Kondisi Pengiriman Stabil: Semua knee dianil larutan untuk meredakan tegangan sisa, memastikan mikrostuktur seragam dan kekerasan stabil ≤100 HRB, memfasilitasi pemotongan atau penggilingan di lapangan.

5. Dokumentasi Kualitas Komprehensif: Setiap pengiriman disertai dengan sertifikat pabrik EN 10204 3.1 (dapat ditingkatkan ke 3.2) yang mencakup komposisi kimia, sifat tarik suhu ambien, kekerasan, korosi intergranular (sesuai ASTM G28), dan hasil uji hidrostatik, memenuhi persyaratan dokumentasi proyek teknik internasional.

​4.Spesifikasi Produk Utama

​
