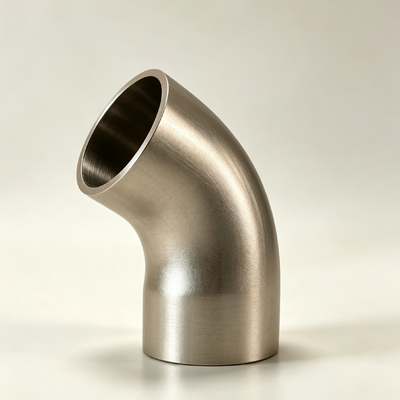

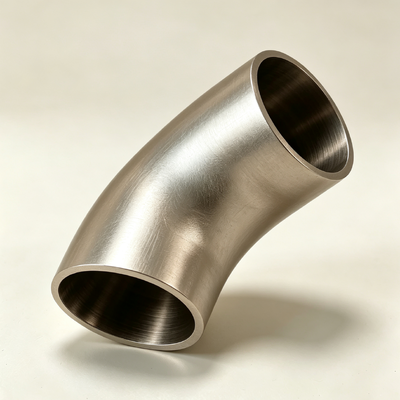

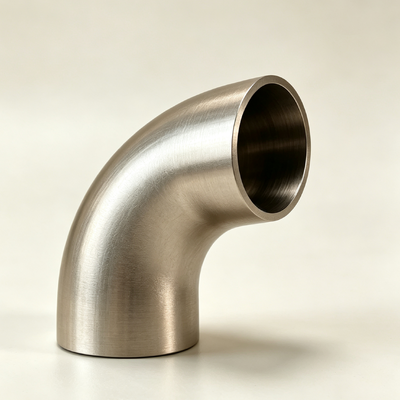

CuNi 70/30 Tembaga Nikel 90 Derajat Siku ASME B16.9 Butt Weld Fittings C71500

Siku Miring 90 Derajat Tembaga Nikel CuNi 70/30 Las Tumpul Fitting ASME B16.9 C71500

1.Deskripsi Produk

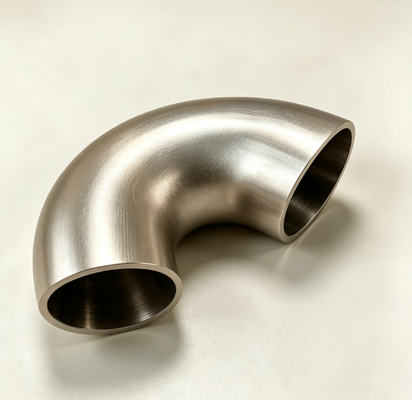

Spesifikasi ini mencakup siku tembaga-nikel, yang merupakan fitting pengarah pipa yang diproduksi dari paduan biner tembaga-nikel melalui proses pembentukan panas. Sistem paduan dibagi menjadi dua kategori utama: tipe 90/10 dengan kandungan nikel 9%-11% (UNS C70600) dan tipe 70/30 dengan kandungan nikel 29%-33% (UNS C71500). Produk ini berbentuk bagian pipa melengkung dengan sudut tikungan sentral yang ditentukan oleh persyaratan teknik, dengan seri standar termasuk 45°, 90°, dan 180°.

Proses manufaktur diklasifikasikan menjadi pembentukan mulus dan pembentukan las. Siku mulus diproduksi dengan pembentukan dorong panas mandrel atau pembengkokan induksi frekuensi menengah, di mana seluruh blank pipa mengalami deformasi dengan garis aliran butir kontinu dan tanpa las longitudinal atau transversal. Siku las diproduksi dengan menekan pelat baja lalu dilas sambungan, cocok untuk diameter besar (di atas DN400) atau kondisi dinding ekstra berat. Radius kelengkungan dinyatakan secara seragam sebagai kelipatan diameter nominal (DN): tipe Radius Panjang adalah 1.5DN, tipe Radius Pendek adalah 1.0DN, dan tipe Radius Ekstra Panjang dapat mencapai 2.0DN hingga 3.0DN.

Konfigurasi sambungan ujung meliputi ujung Las Tumpul (BW) dengan bevel tunggal-V atau majemuk yang dimesin sesuai ASME B16.25; ujung Las Soket (SW) dengan struktur soket tersembunyi; dan ujung Berulir dengan ulir NPT (pipa tirus Amerika) atau BSP (pipa standar Inggris). Setiap siku harus ditandai dengan jelas pada permukaan luarnya dengan grade material, penunjukan ukuran, nomor panas/lot, dan identifikasi produsen untuk memastikan ketertelusuran penuh sepanjang siklus hidupnya.

2.Aplikasi Produk

Sebagai elemen pengarah standar dalam sistem perpipaan tahan korosi, siku tembaga-nikel melayani skenario spesifik berikut:

• Peralatan Kelautan dan Lepas Pantai: Termasuk, namun tidak terbatas pada, sistem pendingin air laut ruang mesin pada kapal kargo, kapal pesiar, dan kapal perang; simpul belok riser air pemadam kebakaran platform dan jalur jet; tikungan ekspansi pipa bawah laut dan siku puncak riser.

• Unit Petrokimia dan Penyulingan: Jalur balik kondensor atas pada unit distilasi atmosferik/vakum; perpipaan masuk pendingin udara suhu tinggi, tekanan tinggi pada unit hydrocracking; bagian belok jalur pelacak dan sistem perangkap uap.

• Fasilitas Pembangkit Listrik Tenaga Nuklir dan Termal: Tikungan pipa terkubur dalam sistem air pendingin peralatan pulau nuklir; saluran masuk/keluar air untuk sirkulasi air kondensor pembangkit listrik tenaga termal; sambungan distribusi annular untuk jalur air menara pendingin bantu.

• Teknik Pengolahan Air dan Lingkungan: Siku tahan korosi untuk jalur transfer lindi di pabrik insinerasi limbah; bagian belok tahan aus dan korosi untuk pipa sirkulasi lumpur desulfurisasi gas buang (FGD).

• Industri Makanan dan Farmasi: Siku sanitasi untuk jalur distribusi uap murni; sambungan belok untuk sistem CIP (Clean-in-Place), yang membutuhkan permukaan internal yang halus tanpa sudut mati.

3.Keunggulan Produk

(I) Ketahanan Korosi Intrinsik
Paduan tembaga-nikel mencapai pasivasi diri dalam media yang mengandung klorida melalui lapisan permukaan oksida kuprous (Cu₂O) yang padat, yang memiliki karakteristik penyembuhan diri—bahkan jika tergores secara mekanis, lapisan tersebut dengan cepat beregenerasi dalam media. Properti ini memungkinkan siku untuk mempertahankan laju korosi yang rendah dalam kondisi erosi-korosi gabungan, dengan Suhu Lubang Kritis (CPT) melebihi 60°C dalam larutan NaCl 3,5%.

(II) Ketahanan Benturan dan Getaran
Dengan elongasi ≥30% dan reduksi luas yang tinggi, paduan tembaga-nikel menunjukkan kapasitas penyerapan energi yang sangat baik di bawah kondisi water hammer atau getaran mekanis, membuatnya tahan terhadap patah getas. Uji meja getaran laut simulasi mengkonfirmasi integritas struktural setelah 10⁶ siklus pada frekuensi 10-200Hz dan akselerasi 5g.

(III) Kenyamanan Perakitan dan Pemeliharaan
Saat dilas ke pipa grade yang sama, elektroda baja tahan karat austenitik konvensional atau elektroda khusus tembaga-nikel (misalnya, ENiCu-7) dapat digunakan, dengan jendela operasi pengelasan yang lebar. Selain itu, konduktivitas termal tembaga-nikel yang relatif tinggi (sekitar 30-40 W/m·K) menghasilkan zona yang terpengaruh panas yang sempit dan tingkat tegangan sisa yang rendah, menghilangkan kebutuhan untuk perlakuan panas pelepas tegangan pasca-las dan secara signifikan mempersingkat jadwal konstruksi.

(IV) Ramah Lingkungan Siklus Hidup
Paduan tembaga-nikel adalah bahan yang sepenuhnya dapat didaur ulang dengan nilai skrap yang tinggi. Dalam penggunaan, mereka tidak memerlukan lapisan anti-fouling organik, sehingga menghindari polusi mikroplastik laut dari pelepasan lapisan, sejalan dengan persyaratan progresif peraturan lingkungan Organisasi Maritim Internasional (IMO).

(V) Keandalan Rantai Pasokan dan Pertukaran Suku Cadang
Negara-negara industri besar di seluruh dunia memiliki kemampuan produksi yang matang untuk siku tembaga-nikel. Spesifikasi mengikuti standar ISO dan ASME yang terpadu, memastikan pertukaran yang lengkap di antara produk dari produsen yang berbeda. Dalam perbaikan darurat, stok siap pakai dapat diperoleh untuk penggantian segera tanpa fabrikasi khusus.

4.Spesifikasi Produk Utama

FAQ

1. Apakah Anda perusahaan dagang atau produsen? Kami adalah produsen, Anda dapat melihat sertifikasinya.

2. Berapa lama waktu pengiriman Anda? Umumnya 5-10 hari jika barang tersedia. atau 15-20 hari jika barang tidak tersedia, tergantung pada kuantitas.

3. Apakah Anda menyediakan sampel? gratis atau tambahan? Ya, kami dapat menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.

4. Apa syarat pembayaran Anda? Pembayaran=1000USD, 50% T/T di muka, saldo sebelum pengiriman.
