Stub End Baja Tahan Karat SS304 - Fitting Las Tumpul Sambungan Tumpang Tindih Sesuai ASME B16.9 Tahan Korosi

SS304 Lap Joint Stub End, Fitting Pipa Las Tumpul untuk Pipa Tahan Korosi

1. Deskripsi Produk

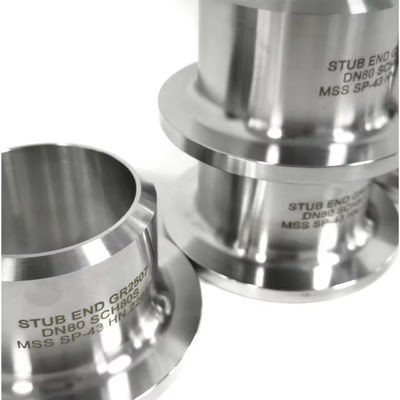

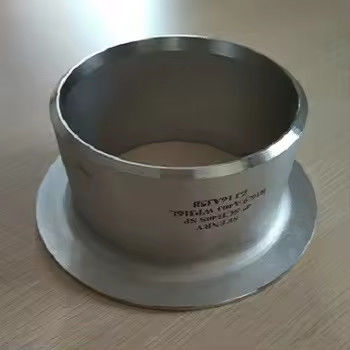

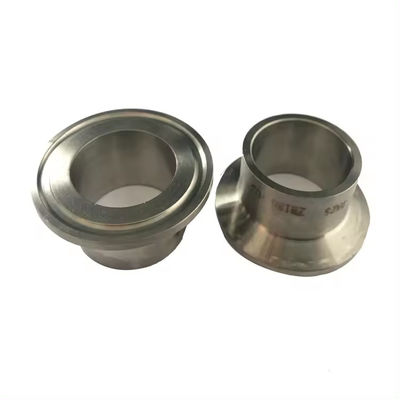

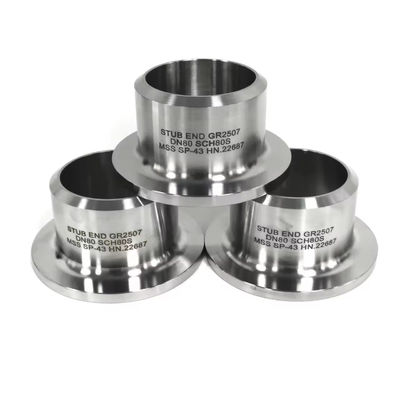

SS304 Lap Joint Stub End, Fitting Pipa Las Tumpul untuk Pipa Tahan Korosi adalah fitting pipa las tumpul berkualitas tinggi yang dirancang untuk digunakan dengan flensa sambungan tumpang tindih. Juga dikenal sebagai stub end sambungan tumpang tindih, fitting ini memiliki satu ujung yang melebar yang duduk di permukaan flensa dan satu ujung miring polos untuk dilas tumpul ke jalur pipa. Diproduksi dari baja tahan karat SS304 premium, stub end ini menawarkan ketahanan korosi dan daya tahan yang sangat baik untuk aplikasi industri yang menuntut. Konfigurasi Tipe A dengan kerucut panjang memastikan transisi aliran yang mulus dan kompatibel dengan flensa sambungan tumpang tindih standar.

2. Spesifikasi Utama

3. Aplikasi

Stub End SS304 banyak digunakan dalam sistem perpipaan di berbagai industri:

• Minyak & Gas – koneksi pipa dan kilang

• Pemrosesan Petrokimia & Kimia – penanganan media korosif

• Makanan & Minuman – sistem perpipaan sanitasi

• Farmasi – lingkungan bersih dan steril

• Pengolahan Air & HVAC – perpipaan industri umum

• Pembangkit Listrik – sistem uap dan air pendingin

4. Keunggulan Produk

• Solusi Hemat Biaya – Hanya stub end yang perlu sesuai dengan paduan pipa; flensa sambungan tumpang tindih dapat berupa baja karbon, secara signifikan mengurangi biaya material, terutama untuk sistem berdiameter besar

• Perawatan Mudah – Flensa sambungan tumpang tindih dapat meluncur bebas di atas stub end dan dilepas tanpa memotong lasan, memungkinkan inspeksi, pembersihan, atau modifikasi sistem yang cepat

• Instalasi Fleksibel – Flensa berputar 360° di sekitar stub end, membuat penyelarasan lubang baut menjadi sederhana dan menghilangkan masalah penyelarasan yang umum terjadi pada flensa leher las

• Tahan Korosi – Bahan SS304 memberikan ketahanan yang sangat baik terhadap oksidasi dan berbagai media korosif, memastikan masa pakai yang lama

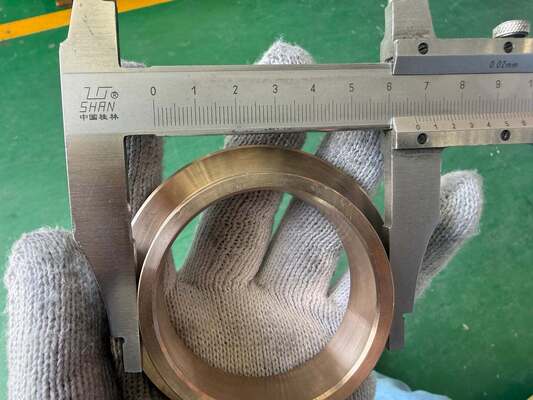

• Akurasi Dimensi – Diproduksi sesuai ASME B16.9 dengan toleransi yang ketat, memastikan kompatibilitas sempurna dengan flensa sambungan tumpang tindih standar

5. Fungsi Produk

• Menciptakan sambungan flensa yang memungkinkan pembongkaran mudah tanpa memotong lasan pipa

• Menyediakan permukaan penyegelan yang halus dan kontinu yang sesuai dengan permukaan flensa sambungan tumpang tindih

• Mengakomodasi ekspansi termal dan pergerakan pipa tanpa membebani sambungan

• Memungkinkan penggunaan flensa pendukung tingkat lebih rendah sambil mempertahankan ketahanan korosi pada permukaan segel

6. Instruksi Pemasangan

1. Geser flensa sambungan tumpang tindih ke atas pipa atau stub end sebelum dilas

2. Las tumpul ujung polos (miring) stub end ke jalur pipa menggunakan prosedur pengelasan yang berkualitas

3. Pastikan ujung yang melebar (lap) sejajar dengan tepat pada ujung pipa

4. Geser flensa sambungan tumpang tindih ke atas stub end, duduk di belakang bagian yang melebar

5. Sejajarkan lubang baut flensa dengan flensa pasangan dan baut bersama

6. Gasket menyegel di antara ujung yang melebar dan permukaan flensa pasangan

Catatan: Untuk stub end Tipe A (Pola Panjang), ketebalan lap tidak boleh kurang dari ketebalan dinding nominal pipa penghubung.

7. Tindakan Pencegahan

• Pastikan jadwal pipa sesuai dengan ketebalan dinding stub end agar pas

• Verifikasi bahwa bahan stub end kompatibel dengan fluida dan suhu layanan

• Jangan mengelas flensa sambungan tumpang tindih langsung ke pipa – flensa harus tetap bebas untuk berputar

• Gunakan prosedur pengelasan yang sesuai (WPS berkualitas) untuk sambungan las tumpul

• Untuk aplikasi tekanan tinggi, konfirmasikan peringkat tekanan sesuai dengan persyaratan sistem

• Periksa permukaan lap dari goresan atau kerusakan sebelum pemasangan untuk memastikan penyegelan yang tepat

8. Pengiriman & Pengiriman

9. Ketentuan Pembayaran

10. Pengemasan

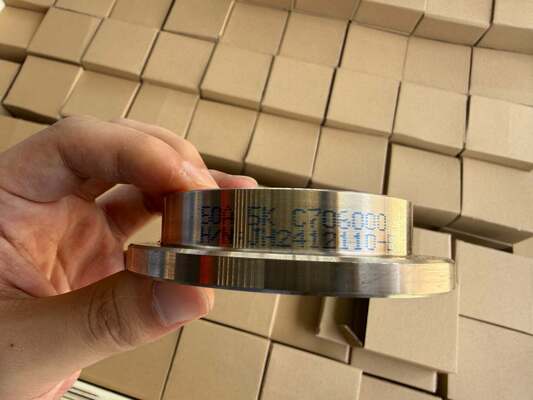

Pengemasan Ekspor Standar:

• Setiap stub end dibungkus secara individual dengan lapisan minyak anti karat

• Dikemas dalam kantong nilon atau bungkus plastik untuk mencegah kelembaban

• Diamankan dalam peti kayu atau palet untuk transportasi laut

• Pengemasan khusus tersedia berdasarkan permintaan

11. Pengembalian, Penukaran & Purna Jual

• Jaminan Kualitas – inspeksi 100% sebelum pengiriman; semua produk sesuai dengan standar ASME B16.9

• Kebijakan Pengembalian – Pengembalian diterima dalam waktu 30 hari untuk cacat manufaktur (tunduk pada inspeksi)

• Penukaran – Penggantian gratis untuk produk yang tidak sesuai yang dikonfirmasi oleh inspeksi pihak ketiga

• Kebijakan Sampel – Sampel gratis tersedia; pembeli menanggung biaya pengiriman

• Dukungan Teknis – respons 24 jam untuk semua pertanyaan teknis

• Pesanan Kustom – Ukuran, bahan, dan hasil akhir kustom tersedia berdasarkan permintaan
