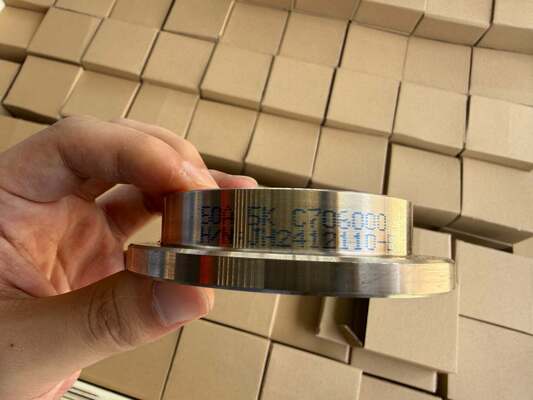

Fitting Ujung Stub Stainless Steel Dupleks ASME B16.9 Konektor Pipa Las Butt Pemasangan Cepat Kekuatan Tinggi

Fittings ujung stainless steel stub duplex ASME B16.9 Kekuatan tinggi instalasi cepat Butt weld pipa konektor

1. Deskripsi Produk

Fittings Stub End, juga disebut sebagai ujung stub lap joint atau adaptor flange pendukung,adalah komponen pipa yang dilas dengan ujung yang dirancang dengan presisi yang berfungsi sebagai dasar penyegelan untuk perakitan flange sendi lapTidak seperti flang leher las konvensional, ujung tunggul adalah satu-satunya bagian yang diikat secara permanen ke pipa melalui las butt penetrasi penuh.Flang sendi lap pendamping secara mekanis tergelincir di atas ujung stub hub silinder dan beristirahat di atas bibir yang membengkak, namun tetap sepenuhnya tidak dilas. pemisahan struktural antara hub dan flange memungkinkan rotasi radial independen,yang secara mendasar mengubah bagaimana sendi menangani penyelarasan baut dan tegangan ekspansi termal.

Pembuatan mematuhi ketat persyaratan dimensi dan toleransi ASME B16.9 dan MSS SP-43.khas untuk layanan tekanan tinggi dan kritis), Tipe B (dinding berkurang, hub pendek, umum dalam sistem paduan tahan korosi untuk mengoptimalkan biaya), dan Tipe C (dinding ringan, hub terpendek,terutama untuk layanan non-berbahaya tekanan rendah) memberikan para insinyur dengan pilihan bertingkat untuk menyeimbangkan kinerja terhadap anggaran di berbagai kelas pipa.

2. Aplikasi produk

Penggunaan praktis fittings ujung stub mencakup infrastruktur darat dan lepas pantai, dengan konsentrasi khusus pada:

• Upstream minyak & gas∆ saluran aliran kepala sumur, pipa manifold, dan stasiun pengumpulan di mana pemisahan sering diperlukan untuk operasi intervensi sumur atau pigging.

• Transmisi tengah∆ pipa stasiun kompresor dan skid pengukur yang membutuhkan penyelarasan baut yang tepat di lingkungan getaran tinggi.

• Pengolahan di huluUnit coker tertunda, saluran bubur FCCU (Fluid Catalytic Cracking Unit) dan bundel penukar panas di mana bundel tabung penukar secara teratur ditarik untuk dibersihkan.

• Dukungan darat di ruang angkasaSistem transfer fluida kriogenik (LNG, nitrogen cair) di mana permukaan penyegelan logam harus tetap bebas dari distorsi.

• Peternakan tangki kimia koneksi lengan pemuatan/pengungkapan yang mengalami kelonggaran mekanik berulang dan kesalahan perataan rotasi.

• Pembangkit desalinasi✓ saluran umpan osmosis terbalik (RO) bertekanan tinggi yang mengalami korosi air laut yang agresif.

• Pulp & kertas saluran kimia digester dan pemutih yang membutuhkan penutupan perawatan rutin.

Selain itu, mereka adalah pilihan yang disukai untukkonstruksi sementara atau modular(misalnya, gulungan pipa pra-fabrikasi untuk peralatan yang dipasang pada skid), karena flange yang dapat diputar sangat menyederhanakan perakitan akhir di lokasi, mengkompensasi toleransi manufaktur yang terkumpul.

3Keuntungan produk

• Teknik pengoptimalan bahanPerbedaan biaya menjadi penting ketika menentukan paduan nikel tinggi (Hastelloy, Inconel) atau titanium untuk media korosif.Dengan membatasi bahan premium hanya ke ujung stub (biasanya 15~25% dari total berat perakitan flange), dengan menggunakan baja baja rendah atau karbon untuk flange berputar, pengeluaran metalurgi keseluruhan dapat dikurangi sebesar 40~60% per sendi, tanpa mengorbankan kinerja permukaan basah.

• Pelestarian integritas lasKarena flange sendi pinggang tidak pernah dilas atau terinfeksi panas, jahitan las pipa induk tetap menjadi satu-satunya las yang harus diperiksa.jika diperlukan untuk bahan pipa, disederhanakan karena flange tidak harus dilepaskan secara bersamaan. Ini juga menghilangkan risiko distorsi flange karena input panas las.

• Masa pakai gasket dan penyegelan yang diperpanjang Bagian ujung tongkat yang membesar memberikan permukaan tempat duduk yang terus menerus dan tidak terputus tanpa gangguan lubang baut.secara signifikan mengurangi emisi kabur dan tingkat kebocoran selama masa pakai flange.

• Pergantian waktu yang efisienSelama penutupan pabrik, kru pemeliharaan dapat membuka baut sendi, meluncurkan flange dari ujung pipa, dan memeriksa atau mengganti permukaan penyegelan ujung tongkat – semua tanpa memotong pipa atau pengelasan ulang.Hal ini dapat memampatkan durasi jendela pemeliharaan dengan 30~50% dibandingkan dengan penggantian flange las konvensional.

• Ketahanan getaran dan kelelahanDesain flange non-integral memungkinkan gerakan mikro ringan antara flange dan ujung stub di bawah beban siklik (ekstensi termal, lonjakan tekanan, getaran mekanis).Gerakan relatif ini menyerap konsentrasi tegangan yang sebaliknya akan ditransmisikan langsung ke flange leher las kaku, sehingga meningkatkan umur kelelahan keseluruhan sambungan sendi.

4.Spesifikasi Utama

FAQ

1Apakah Anda perusahaan perdagangan atau produsen?

2. Berapa lama waktu pengiriman Anda? Umumnya 5-10 hari jika barang ada di stok. atau 15-20 hari jika barang tidak ada di stok, itu sesuai dengan kuantitas.

3. Apakah Anda menyediakan sampel? apakah gratis atau tambahan? Ya, kami bisa menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.

4. Apa syarat pembayaran Anda? Pembayaran <=1000USD, 100% di muka. Pembayaran>=1000USD, 50% T / T di muka, saldo sebelum pengiriman.
