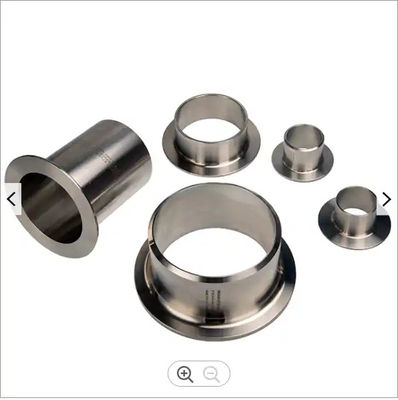

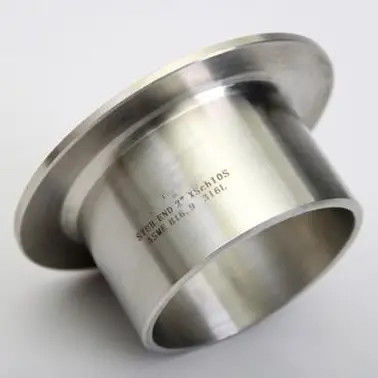

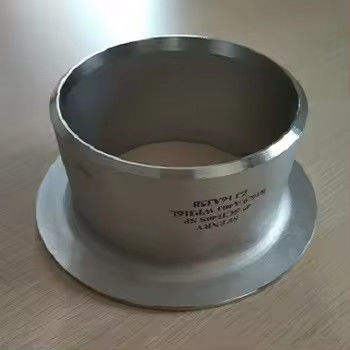

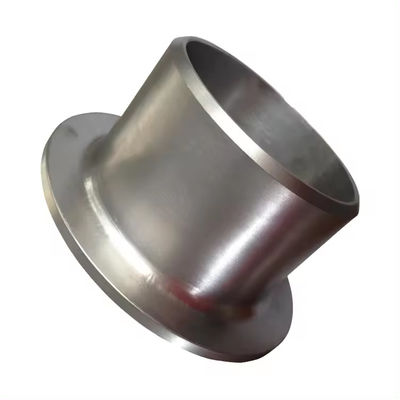

SS304 Lap Joint Stub End, Butt Weld Pipe Fitting untuk Perpipaan Tahan Korosif

SS304 Lap Joint Stub End, Butt Weld Pipe Fitting untuk Perpipaan Tahan Korosif

1. Deskripsi Produk

SS304 Lap Joint Stub End, Butt Weld Pipe Fitting untuk Perpipaan Tahan Korosifadalah fitting pipa las butt berkualitas tinggi yang dirancang untuk digunakan dengan flensa sambungan pangkuan. Juga umumnya dikenal sebagai ujung rintisan sambungan pangkuan, pemasangan ini memiliki satu ujung melebar yang menempel pada permukaan flensa dan satu ujung miring polos untuk pengelasan pantat ke pipa. Diproduksi dari baja tahan karat SS304 premium, ujung rintisan ini menawarkan ketahanan terhadap korosi dan daya tahan yang sangat baik untuk aplikasi industri yang menuntut. Konfigurasi Tipe A dengan lancip panjang memastikan transisi aliran lancar dan kompatibel dengan flensa sambungan putaran standar.

2. Spesifikasi Utama

3. Aplikasi

SS304 Stub End banyak digunakan dalam sistem perpipaan di berbagai industri:

• Minyak & Gas– sambungan pipa dan kilang

• Pengolahan Petrokimia & Kimia– penanganan media korosif

• Makanan & Minuman– sistem perpipaan sanitasi

• Farmasi– lingkungan bersih dan steril

• Pengolahan Air & HVAC– perpipaan industri umum

• Pembangkit Listrik– sistem uap dan air pendingin

4. Keunggulan Produk

• Solusi Hemat Biaya– Hanya ujung rintisan yang harus cocok dengan paduan pipa; flensa sambungan pangkuan dapat berupa baja karbon, yang secara signifikan mengurangi biaya material, terutama untuk sistem berdiameter besar

• Perawatan Mudah– Flensa sambungan pangkuan dapat meluncur bebas di ujung stub dan dilepas tanpa memotong lasan, sehingga memungkinkan pemeriksaan, pembersihan, atau modifikasi sistem dengan cepat

• Instalasi Fleksibel– Flensa berputar 360° di sekitar ujung stub, membuat penyelarasan lubang baut menjadi sederhana dan menghilangkan masalah penyelarasan yang umum terjadi pada flensa leher las

• Tahan Korosi– Bahan SS304 memberikan ketahanan yang sangat baik terhadap oksidasi dan berbagai media korosif, memastikan masa pakai yang lama

• Akurasi Dimensi– Diproduksi sesuai ASME B16.9 dengan toleransi ketat, memastikan kompatibilitas sempurna dengan flensa sambungan putaran standar

5. Fungsi Produk

• Membuat sambungan flensa yang memudahkan pembongkaran tanpa memotong lasan pipa

• Memberikan permukaan penyegelan yang halus dan kontinu yang sesuai dengan permukaan flensa sambungan pangkuan

• Mengakomodasi ekspansi termal dan pergerakan pipa tanpa memberi tekanan pada sambungan

• Memungkinkan penggunaan flensa pendukung tingkat rendah sambil menjaga ketahanan korosi pada permukaan segel

6. Petunjuk Instalasi

1. Geser flensa sambungan pangkuan di atas pipa atau ujung rintisan sebelum pengelasan

2. Las pantat ujung polos (miring) dari ujung rintisan ke pipa menggunakan prosedur pengelasan yang memenuhi syarat

3. Pastikan ujung yang melebar (pangkuan) sejajar dengan ujung pipa

4. Geser flensa sambungan pangkuan ke ujung rintisan, dan letakkan di bagian belakang suar

5. Sejajarkan lubang baut flensa dengan flensa kawin dan baut bersamaan

6. Gasket menyegel antara ujung melebar dan permukaan flensa kawin

Catatan:Untuk ujung stub Tipe A (Pola Panjang), ketebalan putaran tidak boleh kurang dari ketebalan dinding nominal pipa penghubung.

7. Tindakan Pencegahan

• Pastikan jadwal pipa cocok dengan ketebalan dinding ujung rintisan agar pas

• Pastikan bahan ujung rintisan kompatibel dengan cairan servis dan suhu

• Jangan mengelas flensa sambungan pangkuan langsung ke pipa – flensa harus tetap bebas berputar

• Gunakan prosedur pengelasan yang sesuai (berkualifikasi WPS) untuk sambungan las butt

• Untuk aplikasi bertekanan tinggi, pastikan peringkat tekanan sesuai dengan persyaratan sistem

• Periksa permukaan pangkuan dari goresan atau kerusakan sebelum pemasangan untuk memastikan penyegelan yang benar

8. Pengiriman & Pengiriman

9. Ketentuan Pembayaran

10. Pengemasan

Kemasan Standar Ekspor:

• Setiap ujung rintisan dibungkus satu per satu dengan lapisan minyak anti karat

• Dikemas dalam kantong nilon atau bungkus plastik untuk mencegah kelembapan

• Diamankan dalam kotak kayu atau palet untuk transportasi layak laut

• Kemasan khusus tersedia berdasarkan permintaan

11. Pengembalian, Penukaran & Purna Jual

• Jaminan Kualitas– Inspeksi 100% sebelum pengiriman; semua produk sesuai dengan standar ASME B16.9

• Kebijakan Pengembalian– Pengembalian diterima dalam waktu 30 hari untuk cacat produksi (tergantung pemeriksaan)

• Menukarkan– Penggantian gratis untuk produk yang tidak sesuai yang dikonfirmasi oleh inspeksi pihak ketiga

• Contoh Kebijakan– Sampel gratis tersedia; pembeli menanggung biaya pengiriman

• Dukungan Teknis– Respon 24 jam untuk semua pertanyaan teknis

• Pesanan Khusus– Ukuran, bahan, dan hasil akhir khusus tersedia berdasarkan permintaan
