Fitting Ujung Stub Stainless Steel SS304, Konektor Pipa Sambungan Lap Butt Weld untuk Perpipaan Industri

SS304 Fittings ujung stainless steel, Butt Weld Lap Joint Pipe Connector untuk pipa industri

1. Deskripsi Produk

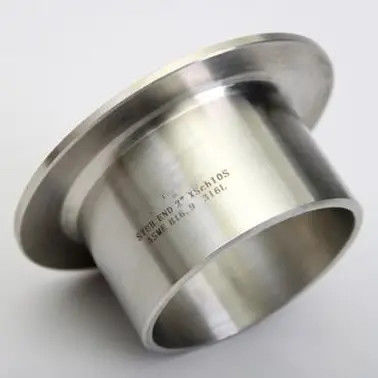

SS304 Stainless Steel Stub End adalah fitting pipa yang dilas dengan bantalan berkualitas tinggi yang dirancang untuk digunakan dengan flang sendi lap.Fitting ini memiliki satu ujung bergelombang yang duduk di wajah flange dan satu ujung bergelombang polos untuk pengelasan butt ke pipa Dibuat dari stainless steel SS304 premium, ujung stub ini menawarkan ketahanan korosi dan daya tahan yang sangat baik untuk aplikasi industri yang menuntut.Konfigurasi Tipe A dengan kerucut panjang memastikan transisi aliran yang mulus dan kompatibel dengan flang sendi lap standar .

2Spesifikasi utama

3. Aplikasi

SS304 Stub End banyak digunakan dalam sistem pipa di berbagai industri:

• Minyak & Gas∆ sambungan pipa dan kilang

• Petrokimia & Pengolahan KimiaPengolahan media korosif

• Makanan & MinumanSistem pipa sanitasi

• FarmasiLingkungan yang bersih dan steril

• Pengolahan Air & HVAC- pipa industri umum

• Generasi ListrikSistem uap dan pendingin air

4Keuntungan produk

• Solusi yang Menghemat BiayaHanya ujung stub yang harus cocok dengan paduan pipa; flange sendi lap dapat menjadi baja karbon, secara signifikan mengurangi biaya bahan, terutama untuk sistem diameter besar

• Perbaikan MudahFlang sendi panggul dapat geser bebas di ujung tongkat dan dilepas tanpa memotong las, memungkinkan pemeriksaan cepat, pembersihan, atau modifikasi sistem

• Pemasangan FleksibelFlang berputar 360 ° di sekitar ujung stub, membuat penyelarasan bolt-lubang sederhana dan menghilangkan masalah keselarasan yang umum dengan flang leher las

• Tahan korosiBahan SS304 memberikan ketahanan yang sangat baik terhadap oksidasi dan berbagai media korosif, memastikan umur panjang

• Keakuratan DimensiDiproduksi menurut ASME B16.9 dengan toleransi yang ketat, memastikan kompatibilitas sempurna dengan flang sendi lap standar

5. Fungsi produk

• Membuat koneksi flanged yang memungkinkan untuk mudah membongkar tanpa memotong pipa las

• Memberikan permukaan penyegelan yang halus dan terus menerus yang cocok dengan wajah flange sendi panggul

• Mengakomodasi ekspansi termal dan gerakan pipa tanpa menekankan sendi

• Memungkinkan penggunaan flange pendukung kelas rendah sambil mempertahankan ketahanan korosi di permukaan segel

6. Instruksi pemasangan

1. Slide flensa sendi pinggang di atas pipa atau ujung batang sebelum pengelasan

2. Butt las ujung rata (beveled) dari ujung stub ke pipa menggunakan prosedur las yang berkualitas

3. Memastikan ujung berkilau (lap) secara tepat sejajar dengan ujung pipa

4. Meluncur flensa sendi panggul di atas ujung stub, duduk terhadap bagian belakang suar

5. Selaraskan lubang baut flange dengan flange kawin dan baut bersama-sama

6. Segel gasket antara ujung flared dan wajah flange kawin

Catatan:Untuk ujung batang tipe A (Contoh Panjang), ketebalan lap tidak boleh kurang dari ketebalan dinding nominal pipa penghubung.

7.

• Pastikan jadwal pipa cocok dengan ketebalan dinding ujung stub untuk pas yang tepat

• Memverifikasi bahwa bahan ujung stub kompatibel dengan cairan layanan dan suhu

• Jangan las flange sendi panggul langsung ke pipa flange harus tetap bebas untuk berputar

• Menggunakan prosedur las yang tepat (WPS memenuhi syarat) untuk sambungan las butt

• Untuk aplikasi bertekanan tinggi, konfirmasi bahwa nilai tekanan sesuai dengan persyaratan sistem

• Periksa wajah lap untuk goresan atau kerusakan sebelum pemasangan untuk memastikan penyegelan yang tepat

8Pengiriman & Pengiriman

9. Ketentuan Pembayaran

10Kemasan

Kemasan ekspor standar:

• Setiap ujung batang dibungkus secara individual dengan lapisan minyak anti karat

• Dikemas dalam kantong nilon atau bungkus plastik untuk mencegah kelembaban

• Dijamin dalam kasus kayu atau palet untuk transportasi laut

• Kemasan khusus tersedia atas permintaan

11. Pengembalian, Pertukaran & Pasca Penjualan

• Jaminan Kualitas100% inspeksi sebelum pengiriman; semua produk sesuai dengan standar ASME B16.9

• Kebijakan PengembalianPengembalian diterima dalam waktu 30 hari untuk cacat manufaktur (tergantung pada pemeriksaan)

• PertukaranPenggantian gratis untuk setiap produk yang tidak sesuai yang dikonfirmasi oleh inspeksi pihak ketiga

• Kebijakan SampelSampel gratis tersedia; pembeli menanggung biaya pengiriman

• Dukungan Teknis¢ 24 jam tanggapan untuk semua pertanyaan teknis

• Pemesanan khusus️ Ukuran, bahan, dan finishing yang disesuaikan tersedia jika diminta
