Fittings pipa CuNi 70/30 yang dipalsukan ASME B16.9 tanpa jahitan

Perlengkapan Pipa CuNi 70/30 Ditempa ASME B16.9 Mulus

1. Deskripsi Produk

Perlengkapan Nikel Tembaga dibuat dari bahan baku premium CuNi 70/30 (UNS C71500) melalui proses penempaan panas atau pembentukan mulus, dengan tipe sambungan las butt. Produk ini diproduksi sesuai dengan standar ASME B16.9, yang mencakup rangkaian lengkap siku, tee, reduksi, penutup ujung, ujung rintisan, dan alat kelengkapan pipa lainnya. Karena ketahanannya yang sangat baik terhadap korosi air laut dan sifat anti-biofouling, alat kelengkapan paduan nikel tembaga banyak digunakan dalam pembuatan kapal, desalinasi air laut, anjungan minyak lepas pantai, penukar panas kimia, dan sistem perpipaan kelautan dan industri lainnya.

2. Parameter Produk Utama

3. Jenis Produk Tersedia

4. Aplikasi Produk

• Sistem pipa pendingin air laut laut

• Sistem pemadam kebakaran dan air pemberat platform minyak & gas lepas pantai

• Sambungan pipa instalasi desalinasi air laut (proses MED/MSF).

• Kondensor dan penukar panas pembangkit listrik pesisir

• Saluran pipa transportasi media korosif industri kimia

• Sistem pipa bawah laut rekayasa lepas pantai

• Sistem perpipaan generator air tawar kapal

• Sistem perpipaan lambung kapal dan pemberat

• Sistem penguapan air laut terminal LNG

• Sistem resirkulasi air budidaya perikanan laut

5. Keunggulan Produk

1. Ketahanan Korosi Air Laut Yang Sangat Baik: Paduan CuNi 70/30 menunjukkan tingkat korosi yang sangat rendah baik pada air laut yang mengalir maupun yang tergenang, dengan masa pakai melebihi 20 tahun.

2. Performa Anti-Biofuling yang Unggul: Unsur tembaga secara alami menghambat adhesi mikroorganisme laut, mengurangi risiko penyumbatan pipa dan frekuensi pemeliharaan.

3. Ketahanan Erosi-Korosi yang Tinggi: Material mempertahankan ketahanan korosi yang baik di bawah gerusan air laut berkecepatan tinggi, dengan kecepatan aliran maksimum yang diijinkan hingga 3,5-4,0 m/s.

4. Jaminan Proses Penempaan & Mulus: Proses penempaan panas dan pembentukan mulus memastikan struktur butiran yang seragam dan padat, menghilangkan cacat pengecoran dan sifat mekanik yang jauh lebih baik.

5. Rangkaian Perlengkapan Lengkap: Berbagai macam siku, tee, reduksi, penutup ujung, dan ujung rintisan tersedia untuk memenuhi semua persyaratan konfigurasi sistem perpipaan.

6. Kemampuan Las yang Baik: Kompatibel dengan pipa CuNi 70/30 untuk pengelasan butt, memungkinkan pemasangan di lokasi yang nyaman dengan kekuatan sambungan las yang andal. Proses pengelasan TIG dan MIG direkomendasikan.

7. Biaya Perawatan Rendah: Film pasif yang dapat pulih sendiri terbentuk pada permukaan material, menghilangkan kebutuhan akan lapisan tambahan atau perlindungan katodik, dengan biaya siklus hidup yang rendah.

8. Akurasi Dimensi Tinggi: Standar ASME B16.9 secara ketat mengontrol toleransi untuk memastikan kesesuaian sempurna dengan pipa dan flensa CuNi standar.

6. Fungsi Produk

• Mengubah arah aliran air laut dalam sistem perpipaan (Siku 45°/90°/180°)

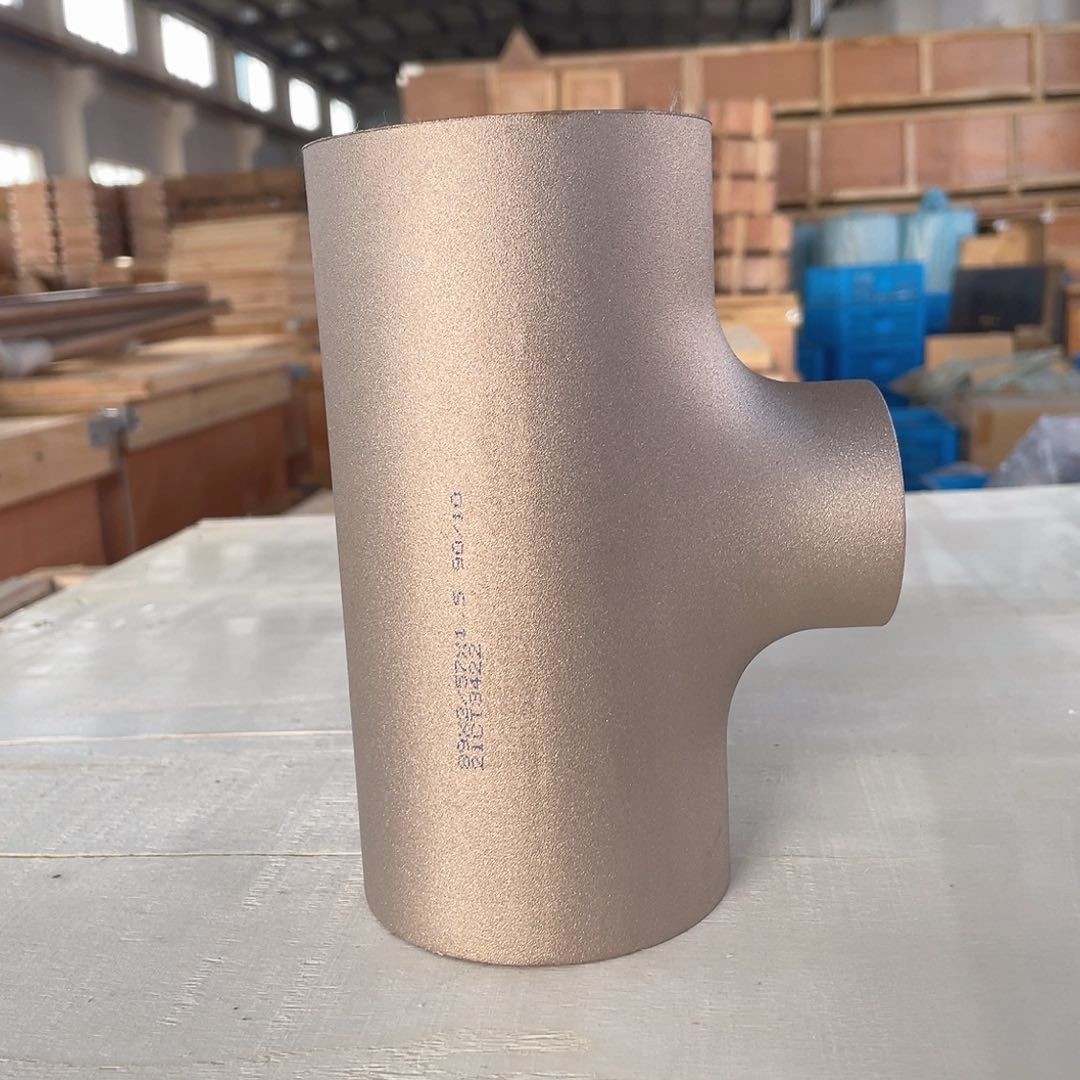

• Cabang atau gabungan aliran aliran air laut (Equal Tee / Reducing Tee)

• Transisi antara diameter pipa yang berbeda (Reduksi Konsentris / Eksentrik)

• Tutup dan segel ujung pipa (End Caps)

• Memfasilitasi koneksi flensa dengan flensa pendukung (Stub Ends)

• Menyediakan sambungan las butt yang andal yang menjaga integritas sistem pipa secara penuh

• Tahan tekanan kerja terukur untuk memastikan pengoperasian sistem perpipaan yang aman

• Beradaptasi dengan operasi stabil jangka panjang di lingkungan laut yang lembab dan semprotan garam

7. Petunjuk Pengguna

Persiapan Pra-Instalasi:

1. Periksa setiap tampilan pemasangan, pastikan tidak ada retakan, perubahan bentuk, cacat permukaan, atau ketidaksempurnaan lainnya.

2. Verifikasi jenis pemasangan, ukuran, ketebalan dinding, dan tingkat material terhadap gambar desain dan spesifikasi material.

3. Bersihkan ujung las yang pas, hilangkan oli, gemuk, kerak oksida, dan kotoran lainnya.

4. Pastikan keselarasan pemasangan yang tepat antara fitting dan ujung pipa, dengan celah akar yang seragam untuk pengelasan butt.

Langkah-langkah Instalasi:

1. Sejajarkan fitting dan ujung pipa dengan celah akar yang tepat sesuai spesifikasi prosedur pengelasan.

2. Las paku minimal 4 titik yang tersebar merata di sekeliling keliling.

3. Gunakan proses pengelasan TIG (GTAW) untuk root pass dengan logam pengisi ERCuNi.

4. Selesaikan pengisian dan tutup menggunakan TIG atau MIG (GMAW) dengan logam pengisi CuNi yang kompatibel.

5. Kontrol suhu interpass tidak melebihi 150°C untuk menghindari terbakarnya elemen paduan.

6. Pastikan penetrasi penuh dan penguatan yang tepat pada sambungan las.

7. Hapus terak las dan percikan setelah setiap lintasan.

Inspeksi Pasca Instalasi:

1. Lakukan inspeksi visual pada semua lasan untuk mengetahui adanya cacat permukaan.

2. Lakukan pengujian penetran (PT) atau pengujian radiografi (RT) sesuai kebutuhan proyek.

3. Tekanan uji hidrostatik sistem harus 1,5 kali tekanan desain, tahan minimal 30 menit tanpa kebocoran atau penurunan tekanan.

8. Tindakan Pencegahan Produk

1. Hindari Kontak Langsung dengan Baja Karbon: Perlengkapan paduan tembaga-nikel yang bersentuhan dengan baja karbon dapat menyebabkan korosi galvanik. Harus disimpan dan diangkut secara terpisah. Gunakan palet kayu atau pemisah non-logam.

2. Hindari Media Yang Mengandung Amonia: Paduan tembaga rentan terhadap retak korosi akibat tegangan di lingkungan amonia. Dilarang keras untuk sistem yang mengandung amonia atau amina.

3. Persyaratan Gas Pelindung Pengelasan: Campuran argon atau argon-helium murni harus digunakan sebagai gas pelindung selama pengelasan TIG untuk mencegah oksidasi dan porositas las. Pastikan pembersihan punggung yang memadai untuk perlindungan root pass.

4. Hindari Kecepatan Aliran Air Laut yang Berlebihan: Meskipun CuNi 70/30 memiliki ketahanan erosi-korosi yang sangat baik, kecepatan aliran kontinu disarankan tidak melebihi 3,5m/s, terutama pada siku dan cabang tee di mana turbulensi meningkat.

5. Hindari Pencampuran Logam Berbeda dalam Sistem yang Sama: Sistem perpipaan harus menjaga keseragaman material untuk menghindari risiko korosi galvanik. Jika diperlukan sambungan logam yang berbeda, sambungan isolasi atau kopling dielektrik harus dipasang.

6. Tidak Diperlukan Perlakuan Panas Pasca Pengelasan: Paduan CuNi umumnya tidak memerlukan perlakuan panas pasca pengelasan. Namun, semua percikan las, terak, dan oksida permukaan harus dihilangkan seluruhnya setelah pengelasan.

7. Persyaratan Penyimpanan yang Tepat: Simpan di area gudang dalam ruangan yang kering dan berventilasi. Hindari paparan luar ruangan, hujan dan sinar matahari langsung. Kelembaban sekitar harus ≤ 60%. Jauhkan dari baja karbon dan logam lain yang tidak sejenis.

8. Tangani dengan Hati-hati: Fitting tembaga-nikel relatif lunak dibandingkan baja. Hindari terjatuh, terseret, atau terbentur selama penanganan untuk mencegah kerusakan permukaan dan deformasi.

9. Informasi Pengiriman

• Asal Pengiriman: Pengiriman langsung dari pabrik China

• Waktu Pengiriman:

  • Ukuran dan tipe standar: 3-7 hari kerja (ex-stock)

  • Ukuran khusus atau tipe non-standar: 15-30 hari (tergantung kuantitas dan spesifikasi)

• Metode Pengiriman:

  • Pesanan kecil / Sampel: International Express (DHL, FedEx, UPS, TNT), pengiriman 3-7 hari

  • Pesanan massal: Angkutan laut FCL (Full Container Load) atau LCL (Kurang dari Container Load), pengiriman 15-45 hari

  • Pesanan mendesak: angkutan udara, pengiriman 5-10 hari

• Dokumen Disediakan:

  • Faktur Komersial

  • Daftar Pengepakan dengan isi terperinci yang terperinci

  • Surat Keterangan Asal (CO)

  • Sertifikat Uji Material (MTC per EN 10204 3.1 atau 3.2)

  • Laporan Uji Pabrik termasuk komposisi kimia dan sifat mekanik

  • Bill of Lading (B/L) atau Air Waybill (AWB)

  • Laporan NDT (jika diperlukan oleh pesanan pembelian)

• Ketentuan Perdagangan: FOB, CIF, CFR, EXW tersedia

• Pelacakan Logistik: Nomor pelacakan diberikan segera setelah pengiriman, ketertelusuran pengiriman penuh

10. Informasi Pembayaran

• Metode Pembayaran Standar:

  • T/T (Transfer Telegrafik): pembayaran di muka 30% setelah konfirmasi pesanan, pembayaran saldo 70% sebelum pengiriman

  • L/C at Sight: Letter of Credit yang tidak dapat dibatalkan saat diterima (diterbitkan oleh bank internasional terkemuka)

  • Western Union: Berlaku untuk pesanan sampel dan pembayaran dalam jumlah kecil

• Pelanggan Kredit:

  • Pelanggan jangka panjang dan pelanggan tetap dapat mengajukan persyaratan kredit O/A (Rekening Terbuka), tergantung pada tinjauan dan persetujuan kredit

  • Ketentuan penyelesaian bulanan atau triwulanan tersedia untuk pelanggan dengan riwayat kerja sama lebih dari 1 tahun

• Mata Uang Penyelesaian:

  • USD (Dolar AS) - lebih disukai

  • EUR (Euro)

  • CNY (Yuan Tiongkok)

  • Mata uang lainnya bisa dinegosiasikan

• Informasi Bank: Detail rekening bank resmi perusahaan diberikan pada saat penandatanganan kontrak formal

• Catatan Pembayaran:

  • Pesanan menjadi efektif dan produksi dimulai setelah menerima pembayaran di muka

  • Paket pembayaran cicilan fleksibel dapat dinegosiasikan untuk pesanan volume besar

  • Semua pembayaran harus dengan jelas mengacu pada nomor Faktur Proforma atau nomor Kontrak Penjualan

  • Biaya bank ditanggung oleh pengirim (pembayar)

11. Informasi Pengemasan

• Opsi Pengemasan Standar:

  • Perlengkapan kecil (≤2" NB): Perlindungan polibag atau bungkus gelembung individual + kotak karton kelas ekspor yang kokoh

  • Kelengkapan sedang (2-1/2" - 8" NB): Bungkus gelembung individual / bungkus busa EPE + kotak kayu lapis atau peti kayu

  • Perlengkapan besar (≥10" NB): Pembungkus individual + pengepakan palet dengan peti kayu difumigasi

• Tindakan Pencegahan Kelembaban & Korosi:

  • Lapisan pelindung anti karat / anti noda diaplikasikan pada semua permukaan (mudah dilepas sebelum pengelasan)

  • Paket pengering silika gel ditempatkan di dalam kemasan tertutup

  • Bahan pengemas VCI (Vapor Corrosion Inhibitor) digunakan bila ditentukan

  • Kemasan aluminium foil bersegel vakum tersedia berdasarkan permintaan untuk penyimpanan jangka panjang atau tujuan tropis

• Penandaan & Pelabelan:

  • Setiap fitting ditandai secara permanen dengan: Kelas Bahan, Ukuran, Ketebalan Dinding, Nomor Panas, Logo Produsen

  • Kemasan luar ditandai dengan jelas dengan: Deskripsi Produk, Spesifikasi, Jumlah, Berat Bersih/Kotor, Dimensi

  • Label penanganan standar internasional yang diterapkan: Rapuh, Tetap Kering, Sisi Ini menghadap ke Atas, Tangani dengan Hati-hati

• Opsi Pengemasan Khusus:

  • Tanda/logo pengiriman yang ditentukan pelanggan pada kemasan luar

  • Pelabelan khusus dan barcode untuk manajemen gudang

  • Pengaturan pengemasan pengiriman secara terpisah/sebagian

  • Kemasan gabungan untuk pesanan campuran (fitting + flensa + pipa)

• Biaya Pengemasan:

  • Kemasan standar ekspor disertakan dalam kutipan produk

  • Persyaratan pengemasan khusus/custom dikenakan biaya sebenarnya

  • Kemasan vakum dan bahan VCI diberi harga berdasarkan permintaan

12. Pembelian, Pengembalian & Layanan Purna Jual

Proses Pembelian:

1. Pelanggan mengirimkan pertanyaan dengan jenis pemasangan, ukuran, ketebalan dinding, jumlah dan spesifikasi bahan yang diperlukan

2. Tim penjualan memberikan kutipan terperinci termasuk harga satuan, jumlah total, syarat pengiriman, dan perkiraan waktu tunggu

3. Kedua belah pihak mengkonfirmasi semua parameter teknis, jadwal pengiriman, syarat pembayaran dan menandatangani Kontrak Penjualan formal/Faktur Proforma

4. Pelanggan mengatur pembayaran di muka (30% T/T atau sesuai kesepakatan)

5. Pabrik menjadwalkan produksi setelah menerima pembayaran di muka

6. Produksi selesai, pemeriksaan kualitas dan pengujian dilakukan secara internal

7. Inspeksi pelanggan atau inspeksi pihak ketiga diatur (opsional, diperlukan pemberitahuan sebelumnya)

8. Pelanggan mengatur pembayaran saldo

9. Pengiriman diatur setelah menerima pembayaran penuh

10. Set lengkap pengiriman asli dan dokumen kualitas dikirim ke pelanggan

Kebijakan Pengembalian & Penukaran:

• Pengembalian Terkait Kualitas:

  • Jika produk ditemukan dengan bahan yang tidak sesuai, cacat produksi, atau penyimpangan dimensi melebihi toleransi standar, pelanggan harus memberitahukan secara tertulis dalam waktu 30 hari setelah barang diterima.

  • Setelah saling mengkonfirmasi dan memverifikasi masalah kualitas, pemasok harus menyediakan:

    • Penggantian gratis untuk produk yang cacat, ATAU

    • Pengembalian dana penuh dari nilai produk yang terpengaruh

  • Pemasok harus menanggung semua biaya pengiriman pulang pergi untuk pengembalian/penggantian terkait kualitas

  • Foto, laporan pengujian, atau data inspeksi yang diperlukan untuk pemrosesan klaim

• Pengembalian Tidak Berkualitas:

  • Pengembalian karena kesalahan pesanan pelanggan (salah ukuran, jenis atau jumlah yang dipesan) diterima dalam waktu 15 hari sejak diterimanya

  • Produk harus dalam kondisi kemasan asli, belum dibuka dan tidak rusak

  • Produk tidak boleh dilas, dipasang, dimodifikasi atau digunakan

  • Pelanggan menanggung semua biaya pengiriman pulang pergi

  • Biaya penyetokan ulang sebesar 15-20% mungkin berlaku tergantung pada jenis produk

• Situasi yang Tidak Dapat Dikembalikan:

  • Produk yang telah dilas, dipasang, diberi perlakuan panas atau dimodifikasi dengan cara apa pun

  • Ukuran/jenis non-standar atau dibuat khusus yang dibuat khusus untuk pesanan

  • Produk rusak karena penyimpanan, penanganan, pemasangan atau penggunaan yang tidak tepat oleh pelanggan

  • Pengembalian yang diminta melebihi periode pengembalian yang berlaku (15 hari tidak berkualitas, 30 hari berkualitas)

Layanan Purna Jual:

• Jaminan: 12 bulan sejak tanggal pengiriman karena cacat produksi dan ketidaksesuaian material dalam kondisi penggunaan normal

• Konsultasi Teknis: Tim dukungan teknis profesional tersedia 24/7 melalui email, telepon, WhatsApp, WeChat, dan platform pesan instan lainnya

• Layanan di Tempat: Insinyur berpengalaman tersedia untuk panduan pemasangan di lokasi, dukungan prosedur pengelasan, dan pemecahan masalah untuk proyek-proyek besar (biaya layanan dan biaya perjalanan dapat dinegosiasikan)

• Dukungan Dokumentasi:

  • EN 10204 3.1 Sertifikat Uji Material (standar pada setiap pengiriman)

  • EN 10204 3.2 Sertifikat Uji Material (tersedia berdasarkan permintaan dengan inspeksi pihak ketiga)

  • Laporan NDT: Pengujian Radiografi (RT), Pengujian Ultrasonik (UT), Pengujian Penetrant (PT)

  • Laporan PMI (Identifikasi Material Positif).

  • Laporan inspeksi pihak ketiga dari BV, SGS, TÜV, DNV, Lloyds dll.

• Komitmen Tanggapan Pengaduan:

  • Tanggapan awal terhadap keluhan apa pun dalam waktu 24 jam (hari kerja)

  • Laporan investigasi dan solusi yang diusulkan dalam waktu 72 jam

  • Implementasi resolusi dimulai dalam 5 hari kerja setelah kesepakatan bersama

• Dukungan Jangka Panjang:

  • Diskon pesanan berulang untuk pelanggan mapan

  • Penjadwalan produksi prioritas untuk kebutuhan mendesak

  • Pembaruan rutin pada produk baru dan perkembangan teknis dalam paduan tembaga-nikel

  • 1. Apakah Anda perusahaan dagang atau produsen?
    Kami adalah produsen, Anda dapat melihat sertifikasinya.
    2. Berapa lama waktu pengiriman Anda?
    Umumnya 5-10 hari jika barang tersedia. atau 15-20 hari jika barang tidak ada stok, sesuai kuantitas.
    3. Apakah Anda menyediakan sampel? apakah gratis atau tambahan?
    Ya, kami dapat menawarkan sampel secara gratis tetapi perlu membayar biaya pengiriman.
    4. Apa ketentuan pembayaran Anda?
    Pembayaran<=1000USD, 100% di muka. Pembayaran>=1000USD, 50% T/T di muka, saldo sebelum pengiriman.
