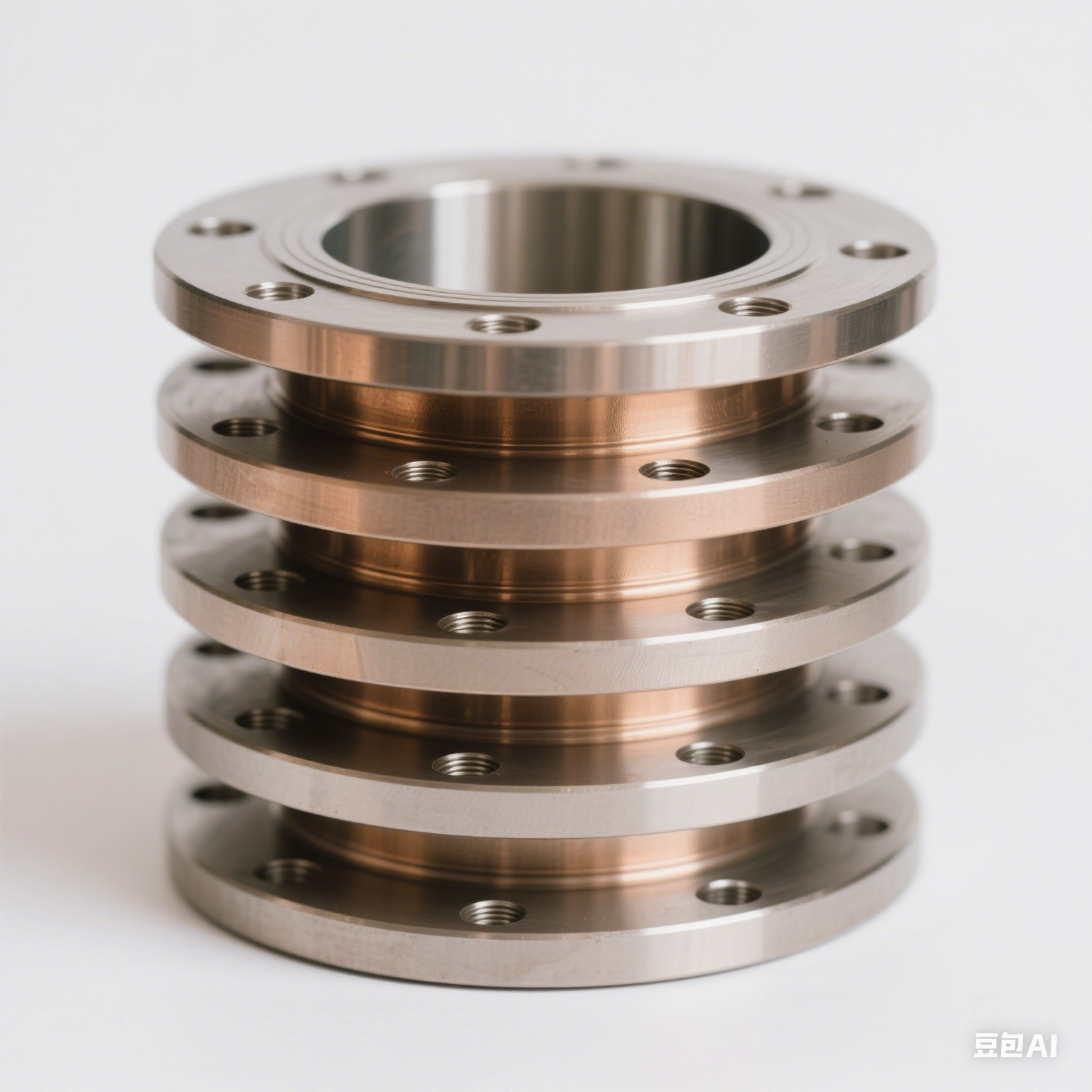

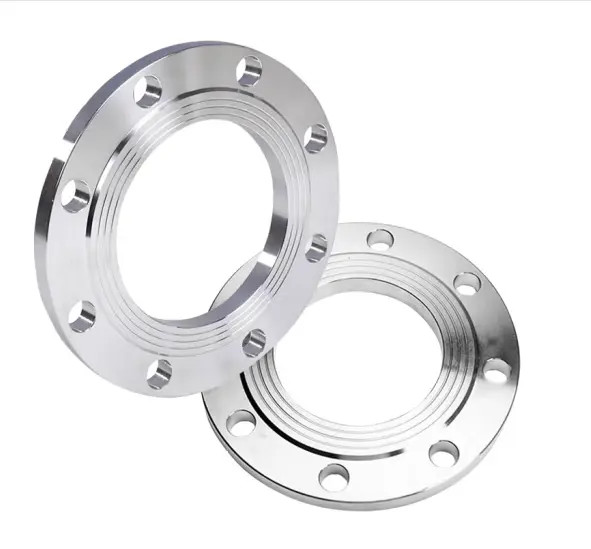

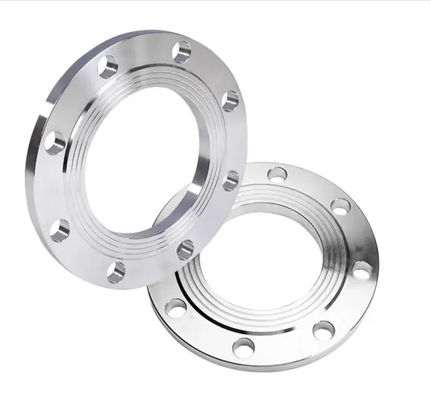

CuNi 70/30 Flang Pengelasan Soket Tembaga ASME B16.5 Kelas 150

CuNi 70/30 Tembaga Nikel Ditemukan Soket Las Flange ASME B16.5 Kelas 150

1. Deskripsi Produk

Flange Nickel Tembaga diproduksi dari bahan baku CuNi 70/30 (UNS C71500) berkualitas tinggi melalui proses pemalsuan, dengan jenis sambungan las soket.Produk ini diproduksi sesuai dengan ASME B16.5 standar, dengan rating tekanan Kelas 150 (150LB). Karena ketahanan korosi air laut yang sangat baik dan sifat anti biofouling, flang paduan tembaga nikel banyak digunakan dalam pembuatan kapal,desalinasi air laut, platform minyak lepas pantai, penukar panas kimia dan aplikasi laut dan industri lainnya.Produk ini memiliki permukaan penyegelan Raised Face untuk memastikan kinerja penyegelan yang dapat diandalkan dalam koneksi pipa.

2. Parameter Produk Utama

 3. Aplikasi produk

• Sistem pipa pendingin air laut

• Sistem pemadam kebakaran platform minyak dan gas lepas pantai dan sistem air ballast

• Pemanas air laut (proses MED/MSF)

• Kondensator dan penukar panas pembangkit listrik pantai

• Saluran pipa transportasi media korosif industri kimia

4Keuntungan produk

1. Tahan Korosi Air Laut yang Luar Biasa: Paduan CuNi 70/30 menunjukkan tingkat korosi yang sangat rendah baik dalam air laut yang mengalir maupun yang stagnan, dengan umur layanan melebihi 20 tahun.

2. Kinerja Anti-Biofouling yang Lebih Tinggi: Unsur tembaga secara alami menghambat adhesi mikroorganisme laut, mengurangi risiko penyumbatan pipa dan frekuensi pemeliharaan.

3. Ketahanan Korosi Erosi yang Tinggi: Bahan mempertahankan ketahanan korosi yang baik di bawah kecepatan tinggi penggosokan air laut, dengan kecepatan aliran maksimum yang diizinkan hingga 3,5-4,0 m/s.

4. Keamanan Proses Pemalsuan: Proses tempa panas memastikan struktur butir yang seragam dan padat, sifat mekanik yang jauh lebih baik daripada produk cor.

5. Kemampuan Pengelasan yang Baik: Kompatibel dengan pengelasan pipa baja karbon dan stainless steel, memungkinkan pemasangan yang nyaman di lokasi dengan kekuatan sendi las yang andal.

6. Biaya Pemeliharaan Rendah: Bentuk film pasif penyembuhan diri pada permukaan material, menghilangkan kebutuhan untuk lapisan tambahan atau perlindungan katodik, dengan biaya siklus hidup yang rendah.

7. Keakuratan Dimensi Tinggi: Standar ASME B16.5 ketat mengontrol toleransi untuk memastikan pas sempurna dengan fittings pipa standar.

5. Fungsi produk

• Mencapai koneksi las soket antara pipa dalam sistem pipa air laut

• Memberikan antarmuka penyegelan yang handal untuk mencegah kebocoran air laut

• Tahan tekanan kerja kelas 150 untuk memastikan operasi sistem pipa yang aman

• Beradaptasi dengan operasi stabil jangka panjang di lingkungan laut yang lembab dan semprotan garam

• Memungkinkan pemasangan bagian dan pemeliharaan pemisahan sistem pipa

6. Instruksi Pengguna

Persiapan pra-instalasi:

1. Periksa penampilan flange, pastikan tidak ada retakan, deformasi, karat atau cacat lainnya.

2. Memverifikasi ukuran flange, nilai tekanan, dan identifikasi material terhadap gambar desain.

3. Bersihkan ujung las flange dan permukaan penyegelan, menghilangkan minyak, sisik oksida dan kotoran lainnya.

Langkah pemasangan:

1. Masukkan pipa ke dalam soket flange, memastikan kedalaman penyisipan yang tepat (menurut persyaratan kedalaman soket ASME B16.5).

2. Tinggalkan celah ekspansi 1,6 mm (jarak antara ujung pipa dan bagian bawah soket) untuk menghindari konsentrasi tegangan las.

3. Menggunakan proses pengelasan TIG atau MIG dengan logam pengisi CuNi yang kompatibel (misalnya, kawat pengelasan ERCuNi).

4. Kontrol suhu interpass tidak lebih dari 150 °C selama pengelasan untuk menghindari pembakaran elemen paduan akibat overheating.

5. Gunakan PTFE atau gasket yang diperkuat grafit untuk permukaan penyegelan, kencangkan baut secara merata dalam urutan diagonal.

Pemeriksaan setelah pemasangan:

1. Melakukan pengujian penetrant atau radiografi pada las untuk memastikan tidak ada cacat las.

2. Tekanan uji hidrostatik sistem harus 1,5 kali tekanan desain, tahan selama 30 menit tanpa kebocoran.

7. Pencegahan produk

1. Hindari Kontak Langsung dengan Baja Karbon: Paduan tembaga-nikel yang bersentuhan dengan baja karbon dapat menyebabkan korosi galvanik, harus disimpan dan diangkut secara terpisah.

2. Hindari Media yang Berisi Amonia: Paduan tembaga rentan terhadap retakan korosi stres di lingkungan amonia, yang dilarang ketat untuk sistem amonia.

3. Kebutuhan Gas Pelindung Las: Perlindungan gas argon harus digunakan selama pengelasan untuk mencegah oksidasi dan porositas las.

4. Hindari Kecepatan Aliran Air Laut yang Terlalu Cepat: Meskipun CuNi 70/30 memiliki ketahanan erosi-korosi yang sangat baik, kecepatan aliran terus-menerus dianjurkan tidak melebihi 3,5 m/s.

5. Hindari Campuran Logam yang Berbeda: Sistem pipa harus menjaga keseragaman material untuk menghindari risiko korosi galvanik.

6. Tidak diperlukan pengolahan panas pasca las: paduan CuNi umumnya tidak memerlukan perawatan panas pasca las, tetapi percikan las dan oksida harus dihilangkan.

7. Persyaratan lingkungan penyimpanan: Simpan di area dalam ruangan yang kering dan berventilasi, hindari paparan di luar ruangan dan hujan, kelembaban lingkungan ≤ 60%.

8Informasi Pengiriman

• Asal Usul Kapal: Pengiriman langsung dari pabrik China

• Waktu Pengiriman: Ukuran standar tersedia di stok, 3-5 hari kerja; ukuran kustom 15-30 hari (tergantung jumlah dan spesifikasi)

• Metode Pengiriman:

  • Pemesanan kecil/Contoh: International Express (DHL/FedEx/UPS/TNT), 3-7 hari kedatangan

  • Pemesanan massal: pengiriman laut FCL/LCL, 15-45 hari setelah kedatangan

  • Pemesanan mendesak: Pengiriman udara, 5-10 hari kedatangan

• Dokumen yang Disediakan:

  • Faktur komersial

  • Daftar kemasan

  • Sertifikat Asal

  • Sertifikat pengujian bahan (MTC menurut EN 10204 3.1)

  • Bill of Lading

• Ketentuan Perdagangan: FOB, CIF, CFR, EXW tersedia

• Pelacakan Logistik: Nomor pelacakan diberikan setelah pengiriman, pelacakan penuh

9Informasi Pembayaran

• Metode pembayaran standar:

  • T/T Transfer Bank: 30% pembayaran muka, 70% saldo sebelum pengiriman

  • L/C at Sight: Surat Akreditasi yang tidak dapat diubah pada saat dilihat diterima

  • Western Union (berlaku untuk jumlah kecil)

• Pelanggan Kredit:

  • Pelanggan jangka panjang dapat mengajukan persyaratan kredit O/A (tergantung pada tinjauan kredit)

  • Syarat pembayaran bulanan yang tersedia untuk pelanggan dengan riwayat kerja sama lebih dari 1 tahun

• Mata uang penyelesaian: USD, EUR, CNY diterima

• Informasi Bank: Rincian rekening bank resmi yang diberikan pada saat penandatanganan kontrak

• Nota Pembayaran:

  • Perintah menjadi efektif setelah menerima pembayaran muka

  • Rencana pembayaran angsuran yang dapat dinegosiasikan untuk pesanan besar

  • Semua pembayaran harus merujuk nomor faktur atau nomor kontrak

10Informasi kemasan

• Pilihan Kemasan Standar:

  • Flang kecil (≤4"): bungkus individual gelembung + kemasan karton

  • Flanges menengah (6"-12"): individual gelembung / EPE busa bungkus + kayu atau kotak kayu lapis

  • Flanges besar (≥14"): Film peregangan + peti kayu fumigasi paletisasi

• Pencegahan Kelembaban & Korosi:

  • Lemak anti karat yang diterapkan pada permukaan penyegelan

  • Pengering yang ditempatkan di dalam kemasan

  • Pengemasan aluminium foil vakum jika diperlukan

• Penandaan & Pelabelan:

  • Spesifikasi, bahan, jumlah, berat yang ditandai pada kemasan luar

  • Label rapuh / tahan kelembaban / ini Side Up diterapkan

• Kemasan yang disesuaikan: Kemasan khusus tersedia atas permintaan pelanggan (misalnya, tanda pengiriman yang ditunjuk, kemasan terpisah)

• Biaya Kemasan: Kemasan standar termasuk dalam penawaran; kemasan khusus dikenakan biaya secara terpisah

11. Pembelian, Kembali & Layanan Purna Jual

Proses pembelian:

1. Pelanggan memberikan spesifikasi, kuantitas, persyaratan bahan untuk mendapatkan penawaran

2. Kedua pihak mengkonfirmasi parameter teknis, waktu pengiriman, syarat pembayaran dan menandatangani kontrak penjualan

3. Pelanggan melakukan pembayaran muka, pabrik mulai produksi

4. Produksi selesai, mengatur pemeriksaan pihak ketiga atau pelanggan (opsional)

5. Pembayaran saldo dilakukan, mengatur pengiriman

6. Set lengkap dokumen ekspor yang diberikan setelah pengiriman

Kebijakan Pengembalian & Pertukaran:

• Masalah Kualitas: Jika produk memiliki ketidakcocokan material atau cacat manufaktur, pelanggan harus memberi tahu secara tertulis dalam waktu 30 hari sejak penerimaan.pemasok harus menyediakan penggantian gratis atau pengembalian dana dan menanggung biaya pengiriman pulang pergi.

• Masalah Non-Kualitas: Untuk pengembalian karena kesalahan pesanan pelanggan, pelanggan menanggung pengiriman pulang pergi, produk harus tetap dalam kemasan asli yang utuh, batas waktu permintaan pengembalian / pertukaran adalah 15 hari sejak penerimaan.

• Situasi yang Tidak Dapat Dibalikkan: Produk yang telah dilas/dipasang, ukuran kustom non-standar (spesifikasi non-stock), kerusakan yang disebabkan oleh penyimpanan atau penggunaan yang tidak tepat.

Layanan purna jual:

1Apakah Anda perusahaan dagang atau produsen?
Kami adalah produsen, Anda dapat melihat sertifikasi.
2Berapa lama waktu pengiriman Anda?
Umumnya 5-10 hari jika barang ada di stok. atau 15-20 hari jika barang tidak ada di stok, tergantung jumlahnya.
3Apakah Anda menyediakan sampel? apakah itu gratis atau tambahan?
Ya, kami bisa menawarkan sampel gratis tetapi perlu membayar biaya pengiriman.
4Apa syarat pembayaranmu?
Pembayaran <=1000USD, 100% di muka. Pembayaran>=1000USD, 50% T / T di muka, saldo sebelum pengiriman.

• Periode Jaminan: 12 bulan dari tanggal pengiriman

• Konsultasi Teknis: Dukungan teknis online 24/7 tersedia (email/pesan instan)

• Layanan di Tempat: Panduan instalasi insinyur di lokasi tersedia untuk proyek besar (biaya dapat dinegosiasikan)

• Dukungan Dokumentasi: EN 10204 3.1/3.2 sertifikat bahan, laporan NDT, dll tersedia

• Tanggapan terhadap keluhan: Tanggapan dalam 24 jam setelah menerima keluhan, proposal solusi dalam 72 jam
