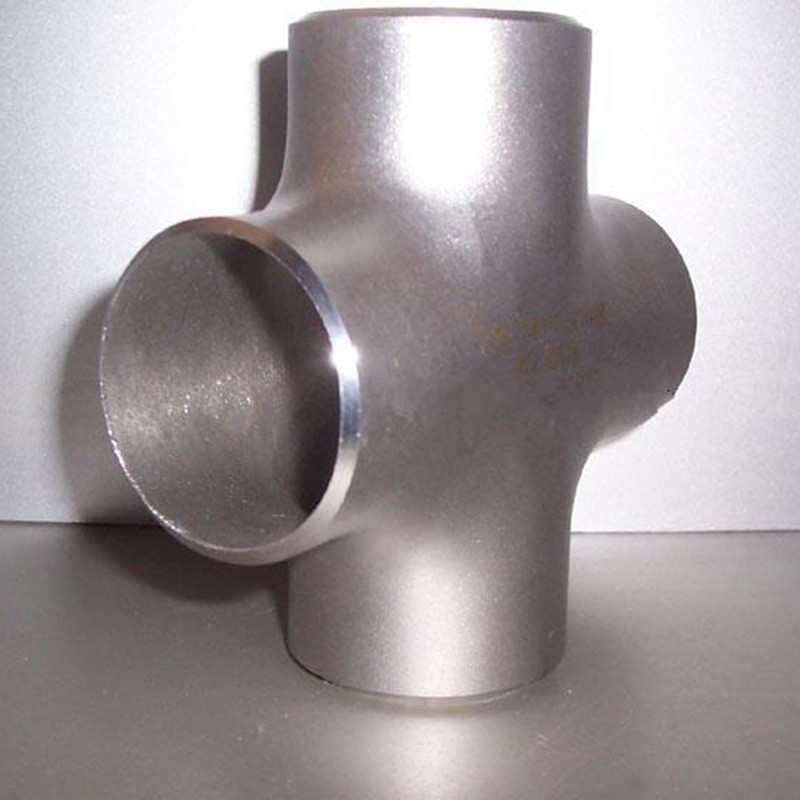

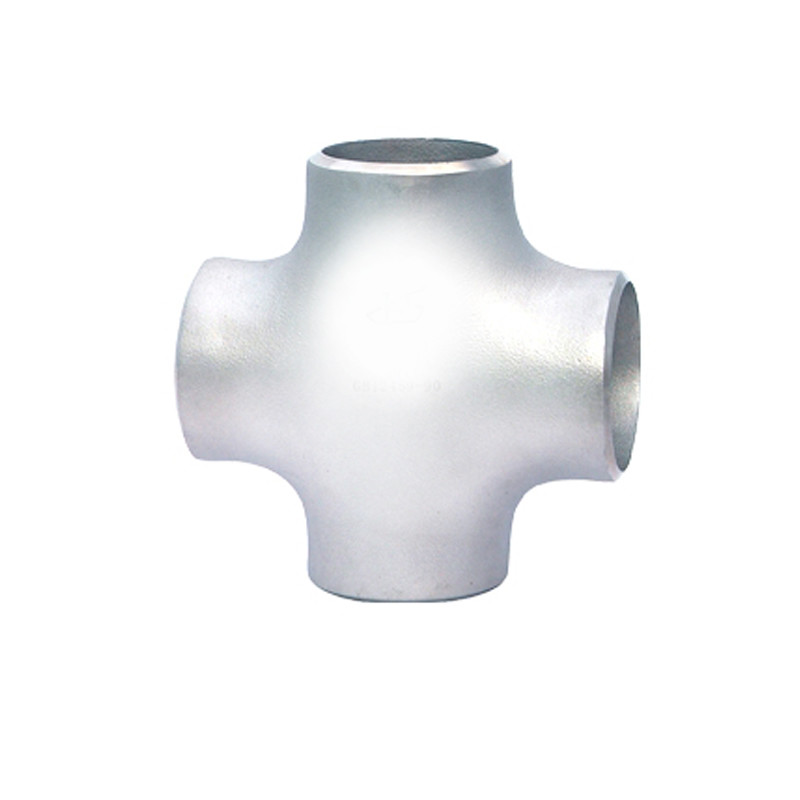

C70600 ANSI B16.9 Pemasangan Pipa Silang Lurus 2" SCH40 Buttweld

  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
Tempat asal CINA
Nama merek TOBO
Sertifikasi SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Nomor model Tembaga Nikel C70600

Hubungi saya untuk sampel dan kupon gratis.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama Produk Salib Pipa Tembaga Nikel Kelas Bahan C70600
Ukuran 2" SCH40 Aplikasi Pemanas air
Jenis Setara Permukaan peledakan
Perlakuan Anil
Menyoroti

B16.9 Pemasangan Pipa Silang

,

Pemasangan Pipa Silang C70600

,

Pemasangan pipa lintas tee Buttweld
Tinggalkan pesan
Deskripsi Produk

Buttweld Cross Pipe Fitting, Buttweld Cross Kualitas Tinggi, Butt Weld Lateral Cross Dealer

Dimensi Palang Equal, Buttweld Reducing Cross Dimensi, Harga Palang Pipa, Buttweld Equal Cross Fittings Supplier, Ind

Marcel Piping adalah pembuat Supreme darilintas asme b16.9umumnya dikenal sebagai fitting pipa 4 arah.Cross tee biasanya menimbulkan tekanan tinggi pada pipa seiring perubahan suhu, karena berada di tengah empat titik sambungan.Sebagai perbandingan, tee lebih stabil daripada salib, karena tee berperilaku seperti bangku berkaki tiga, sedangkan salib berperilaku seperti bangku berkaki empat.

Dibina dengan tim profesional yang brilian, Kami dapat menyediakansalib pipadalam dua jenis yaitu, salib lurus dan salib pereduksi dalam rangkaian lengkap bentuk dan dimensi.Kami adalah pemasok terkemuka cross tee stainless steel dan cross tee baja paduan untuk pelanggan domestik dan pelanggan internasional di berbagai industri seperti minyak dan gas, petrokimia, pembangkit listrik, farmasi, manufaktur kertas, industri gas alam dan pabrik kimia.Cross digunakan dalam banyak aplikasi, sebagai persimpangan untuk memotong pipa.

C70600 ANSI B16.9 Pemasangan Pipa Silang Lurus 2" SCH40 Buttweld 0
C70600 ANSI B16.9 Pemasangan Pipa Silang Lurus 2" SCH40 Buttweld 1
Stockholder Of Butt Weld Equal Cross, Pipe Cross Fittings, Reducing Cross Pipe Fitting, Straight Cross ASME B16.9 Delaer

Equal Cross, Reducing Cross, dan Lateral Cross special grade Cross yang kami tawarkan secara luas dipasok oleh kami ke banyak industri seperti pembangkit listrik, petrokimia, pembuatan kapal, manufaktur kertas, kimia, farmasi, dan fabrikasi.

Bergantung pada Spesifikasi dan persyaratan pelanggan kami, kami dapat memproduksi dan menawarkan Cross langsung dan Cross pereduksi di berbagai grade termasuk 202, 304/304L, 904L, 316/316L, Duplex 2205, Alloy 20, Cupro Nickel, Monel Alloy 400, Inconel Alloy 625 , Inconel Alloy 600, Hastelloy Alloy C276, dan juga dalam berbagai Kelas Aluminium.

Dealer Buttweld Cross Tidak Sama, Buttweld Equal Cross Fittings, Equal Cross Formula, Definisi Cross Pipe Fitting, Straight Cross Fitting, Equal Cross Weight Calculator, Dealer Fitting Pipa Lurus Cross di India

Spesifikasi ANSI/ASME B16.9 Buttweld Pipe Cross – Equal Cross, Reducing Cross

Ukuran ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Diameter luar Equal Cross ( 1/2″～24″), ERW / Buttweld Equal Cross(1/2″～48″), Reducing Cross ( 1/2″～24″), ERW / Buttweld Reducing Cross(1/2″～ 48″)
Jenis Salib Setara, Salib Pengurang
Ketebalan dinding 3mm – 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Layanan Nilai Tambah Hot Dipped Galvanizing, Epoxy & FBE Coating, Electro Polish, Sand Blasting, Threading, Solder
Nilai Produksi Baja Tahan Karat, Baja Paduan, Dupleks, Paduan Nikel, Baja Suhu Rendah, Baja Karbon, Nikel Cupro



Standar Manufaktur Buttweld Pipe Cross, Equal Cross, Reducing Cross

SEPERTI SAYA: ANSI B16.9, ANSI B16.28, MSS-SP-43
KERIUHAN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
EN: EN10253-1, EN10253-2
ASTM A403 – ASME SA403 Spesifikasi Standar untuk Perlengkapan Perpipaan Baja Tahan Karat Tempa
ASME B16.9 Buttwelding Perlengkapan Tempa Buatan Pabrik
ASME B16.25 Buttwelding Berakhir
ASME B16.28 Siku Radius Pendek Baja Tempa dan Pengembalian Buttwelding
MSS SP-43 Butt-Welding Tempa dan Pabrikasi untuk Aplikasi Tahan Korosi, Tekanan Rendah

Buttweld Pipe Cross Material Grades

Besi tahan karat ASTM A403 WP Gr.304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Baja karbon ASTM A 234 WPB , WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70.
Baja Karbon Suhu Rendah ASTM A420 WPL3, A420 WPL6
Baja Paduan ASTM / ASME A/SA 234 Gr.WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Baja Dupleks ASTM A 815, ASME SA 815 UNS NO S31803, S32205.Werkstoff No.1.4462
Paduan Nikel ASTM / ASME SB 336 UNS 2200 ( NIKEL 200 ), UNS 2201 (NICKEL 201 ), UNS 4400 (MONEL 400 ), UNS 8020 ( PADUAN 20/20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600 ), UNS 6601 ( INCONEL 601 ), UNS 6625 (INCONEL 625), UNS 10276 ( HASTELLOY C 276 )



ANSI/ASME B16.9 BUTTWELD EQUAL CROSS DIMENSIONS

Bagan Dimensi Salib Buttweld

C70600 ANSI B16.9 Pemasangan Pipa Silang Lurus 2" SCH40 Buttweld 2
Ukuran Pipa Nominal (NPS) DN Diameter Luar di Bevel Pusat-ke-Akhir
Jalankan.C Toko.M[Catatan(1) dan (2)]
1/2 15 21.3 25 25
3/4 20 26.7 29 29
1 25 33.4 38 38
1-1/4 32 42.2 48 48
1-1/2 40 48.3 57 57
2 50 60.3 64 64
2-1/2 65 73.0 76 76
3 80 88.9 86 86
3-1/2 90 101.6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168.3 143 143
8 200 219.1 178 178
10 250 273.0 216 216
12 300 323.8 254 254
14 350 355.6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Dimensi dalam milimeter kecuali dinyatakan lain.Ketebalan dinding (T) harus ditentukan oleh pelanggan.

Buttweld Mengurangi Dimensi Lintas

C70600 ANSI B16.9 Pemasangan Pipa Silang Lurus 2" SCH40 Buttweld 3

Diameter nominal Diameter luar Pusat ke Akhir
D1 D2
DN NPS Seri A Seri B Seri A Seri B C M
15×15 1/2×1/2 21.3 18 21.3 18 25 25
15×10 1/2×3/8 21.3 18 17.3 14 25 25
15×8 1/2×1/4 21.3 18 13.7 10 25 25
20×20 3/4×3/4 26.9 25 26.9 25 29 29
20×15 3/4×1/2 26.9 25 21.3 18 29 29
20×10 3/4×3/8 26.9 25 17.3 14 29 29
25×25 1×1 33.7 32 33.7 32 38 38
25×20 1×3/4 33.7 32 26.9 25 38 38
25×15 1×1/2 33.7 32 21.3 18 38 38
32×32 1,1/4×1,1/4 42.4 38 42.4 38 48 48
32×25 1,1/4×1 42.4 38 33.7 32 48 48
32×20 1,1/4×3/4 42.4 38 26.9 25 48 48
32×15 1,1/4×1/2 42.4 38 21.3 18 48 48
40×40 1,1/2×1,1/2 48.3 45 48.3 45 57 57
40×32 1,1/2×1,1/4 48.3 45 42.4 38 57 57
40×25 1,1/2×1 48.3 45 33.7 32 57 57
40×20 1,1/2×3/4 48.3 45 26.9 25 57 57
40×15 1,1/2×1/2 48.3 45 21.3 18 57 57
50×50 2×2 60.3 57 60.3 57 64 64
50×40 2×1,1/2 60.3 57 48.3 45 64 60
50×32 2×1,1/4 60.3 57 42.4 38 64 57
50×25 2×1 60.3 57 33.7 32 64 51
50×20 2×3/4 60.3 57 26.9 25 64 44
65×65 2/1/2×2,1/2 73.0 76 73.0 76 76 76
65×50 2/1/2×2 73.0 76 60.3 57 76 70
65×40 2/1/2×1,1/2 73.0 76 48.3 45 76 67
65×32 2/1/2×1,1/4 73.0 76 42.4 38 76 64
65×25 2/1/2×1 73.0 76 33.7 32 76 57
80×80 3×3 88.9 89 88.9 89 86 86
80×65 3×2,1/2 88.9 89 73.0 76 86 83
80×50 3×2 88.9 89 60.3 57 86 76
80×40 3×1,1/2 88.9 89 48.3 45 86 73
80×32 3×1,1/4 88.9 89 42.4 38 86 70
90×90 3,1/2×3,1/2 101.6 – 101.6 – 95 95
90×80 3,1/2×3 101.6 – 88.9 89 95 92
90×65 3,1/2×2,1/2 101.6 – 73.0 76 95 89
90×50 3,1/2×2 101.6 – 60.3 57 95 83
90×40 3,1/2×1,1/2 101.6 – 48.3 45 95 79
100×100 4×4 114.3 108 114.3 108 105 105
100×90 4×3,1/2 114.3 108 101.6 – 105 102
100×80 4×3 114.3 108 88.9 89 105 98
100×65 4×2,1/2 114.3 108 73.0 76 105 95
100×50 4×2 114.3 108 60.3 57 105 89
100×40 4×1,1/2 114.3 108 48.3 45 105 86
125×125 5×5 141.3 133 141.3 133 124 124
125×100 5×4 141.3 133 114.3 108 124 117
125×90 5×3,1/2 141.3 – 101.6 – 124 114
125×80 5×3 141.3 133 88.9 89 124 111
125×65 5×2.1.2 141.3 133 73.0 76 124 108
125×50 5×2 141.3 133 60.3 57 124 105
150×150 6×6 168.3 159 168.3 159 143 143
150×125 6×5 168.3 159 141.3 133 143 137
150×100 6×4 168.3 159 114.3 108 143 130
150×90 6×3,1/2 168.3 – 101.6 – 143 127
150×80 6×3 168.3 159 88.9 89 143 124
150×65 6×2,1/2 168.3 159 73.0 76 143 121
200×200 8×8 219.1 219 219.1 219 178 178
200×150 8×6 219.1 219 168.3 159 178 168
200×125 8×5 219.1 219 141.4 133 178 162
200×100 8×4 219.1 219 114.3 108 178 156
200×90 8×3,1/2 219.1 – 101.6 – 178 152
250×250 10×10 273.0 273 273.0 273 216 216
250×200 10×8 273.0 273 219.1 219 216 203
250×150 10×6 273.0 273 168.3 159 216 194
250×125 10×5 273.0 273 141.3 133 216 191
250×100 10×4 273.0 273 114.3 108 216 184
300×300 12×12 323.9 325 323.9 325 254 254
300×250 12×10 323.9 325 273.0 273 254 241
300×200 12×8 323.9 325 219.1 219 254 229
300×150 12×6 323.9 325 168.3 159 254 219
300×125 12×5 323.9 325 141.3 133 254 216
350×350 14×14 355.6 377 355.6 377 279 279
350×300 14×12 355.6 377 323.9 325 279 270
350×250 14×10 355.6 377 273.0 273 279 257
350×200 14×8 355.6 377 219.1 219 279 248
350×150 14×6 355.6 377 168.3 159 279 238
400×400 16×16 406.4 426 406.4 426 305 305
400×350 16×14 406.4 426 355.6 377 305 305
400×300 16×12 406.4 426 323.9 325 305 295
400×250 16×10 406.4 426 273.0 273 305 283
400×200 16×8 406.4 426 219.1 219 305 273
400×150 16×6 406.4 426 168.3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18×16 457 480 406.4 426 343 330
450×350 18×14 457 480 355.6 377 343 330
450×300 18×12 457 480 323.9 325 343 321
450×250 18×10 457 480 273.0 273 343 308
450×200 18×8 457 480 219.1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406.4 426 381 356
500×350 20×20 508 530 355.6 377 381 356
500×300 20×20 508 530 323.9 325 381 346
500×250 20×20 508 530 273.0 273 381 333
500×200 20×20 508 530 219.1 219 381 324



ASME B16.9 Tipe Buttweld Cross Tersedia

Buttweld Equal Cross Butt Weld Reducing Cross Fitting
Mengurangi Cross Fittings Kelengkapan Pipa Pereduksi Baja
ASME B16.9 Palang Tidak Sama Salib Tidak Setara berkualitas tinggi
Salib Lurus Buttweld Butt Weld Reducing Cross Pipe Fittings
ANSI B16.9 Buttweld Cross ASME B16.28 Salib Pipa Buttweld
Fitting Pipa Buttweld Cross Salib Terlarang Buttweld
Pemasangan Salib yang Sama Pemasangan silang
Salib Pereduksi Buttweld Buttweld Equal Cross Fitting

Daftar Harga Salib Pipa Buttweld

ASME B16.9 Buttweld Equal Cross
Harga FOB: US $0,5-6 / Potongan

Buttweld sch40 Salib Tidak Setara
Harga FOB: US $1,2-2500 / Potongan

Perlengkapan Salib yang Sama
Harga FOB: US $1-5000 / Potongan

ASME B16.9 Buttweld Reducing Cross
Harga FOB: US $0,11-999 / Potongan

ASME B16.9 Buttweld Reducing Cross Pipe Fittings
Harga FOB: US $0,2-50 / Potongan

Salib Terlarang Buttweld
Harga FOB: US $0,2-500 / Potongan

Salib Setara
Harga FOB: US $0,11-1 / Potongan
